Hinweis:
Dieser Artikel ist nicht mehr lieferbar. Er wird ersetzt durch das BENNING PV 1-1+ (05042101)

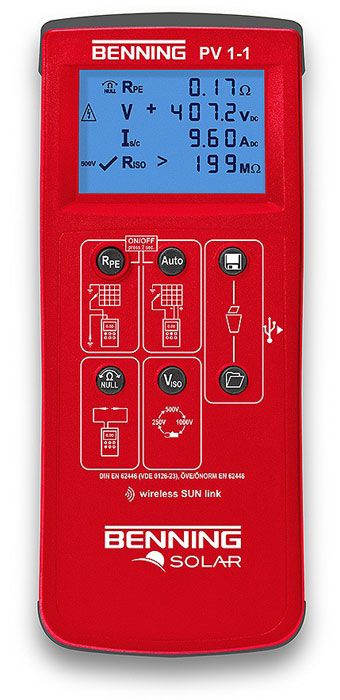

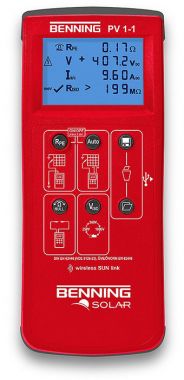

Photovoltaik-Installationstester BENNING PV 1-1

Geeignet für Solateure (Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche), Photovoltaik-Sachverständige sowie Service-, Reinigungs- und Wartungsteams.

Anwendung: Photovoltaik-Installationstester für die normgerechte Installations- und Wiederholungsprüfung netzgekoppelter Photovoltaik-Systeme gemäß VDE 0126-23 (DIN EN 62446)

• Einfache Bedienung für die schnelle und zuverlässige Prüfung mit automatischem Prüfablauf
• Sichere Messverbindung auch bei Energielieferung der PV-Anlage
• Messwertspeicher für 200 Photovoltaikstränge, USB-Schnittstelle für Messwertdownload und Downloadsoftware zur Prüfprotokollerstellung in MS Excel®
• NEU! Integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel
• NEU! Funkverbindung (Wireless Sun link) zum Einstrahlungs-/Temperaturmessgerät BENNING SUN 2
• NEU! Erhöhte Kurzschlussstrommessung bis 15 ADC
• NEU! Automatische Abschaltzeit (APO) einstellbar bis 10 Min.

Messungen: Schutzleiterwiderstandsmessung mit 200 mA Prüfstrom, automatische Anzeige der Spannungspolarität mit akustischer / visueller Warnung bei Falschpolung, Leerlaufspannungsmessung der Solarmodule / PV-Stränge bis 1000 V DC, sichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC über eine interne Beschaltung, Isolationswiderstandsmessung zwischen den aktiven DC-Leitern (+/-) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V), Funktionstest durch Strommessung bis 40 A AC/DC (optional BENNING CC 3), Anzeige und Speicherung der solaren Einstrahlung (W/m²) und der PV-Modul-/Umgebungstemperatur (optional BENNING SUN 2)

Besonderheiten: ISO-Messergebnis mit gut/ schlecht-Anzeige, Strang-Strang-Vergleich mit Anzeige bei Abweichung > 5%, LC-Display mit Hintergrundbeleuchtung

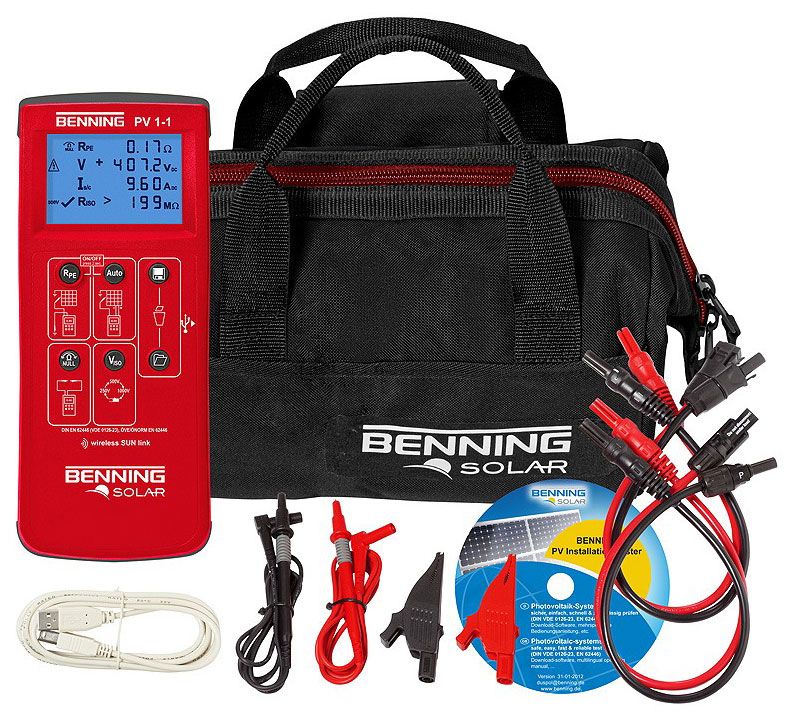

Inkl. Messleitung, Krokodilklemmen, MC4-/ Sunclix-Messleitungen, Tasche, Batterien, Downloadsoftware (CD)


Leistungsmerkmale

• Verständliche und eindeutige Anzeige aller Messergebnisse
• Gefahrlose Messverbindung selbst bei Energielieferung der PV-Anlage
• Automatischer Prüfablauf (R_PE, V_DC (1000 V_DC), I_S/C (10 A_DC), R_ISO)
• Automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei Falschpolung
• Nullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussen
• Messwertspeicher für 50 Displayanzeigen für (automatischen) Strang-Strang-Vergleich inkl. Warnung bei einer Abweichung von > 5 % der Leerlaufspannung und des Kurzschlussstromes
• ISO-Messergebnis mit gut/ schlecht-Anzeige
• Direkter Anschluss an alle Standard PV-Module mit MC4- oder „Sunclix“-Steckerverbinder
• Einfache Handhabung für netzunabhängige und mobile Prüfungen
• LC-Display mit Hintergrundbeleuchtung
• Automatische Abschaltung nach 60 Sekunden
• Die Prüfung kann sich auf PV-Module oder die komplette PV-Anlage beziehen
• Zeitstempel für jede Messung durch eingebaute Uhr
• Funkübertragung der Sun2-Daten: während der Messung mit dem PV 1-1 werden automatisch die Daten des SUN2 abgerufen und mit den anderen Messdaten im PV 1-1 gespeichert

Messfunktionen

• Schutzleiterwiderstandsmessung mit 200 mA Prüfstrom
• Leerlaufspannungsmessung der Solarmodule/ PV-Stränge bis 1000 V_DC
• Sichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC über eine interne Beschaltung
• Isolationswiderstandsmessung zwischen den aktiven DC-Leitern (+/-) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)
• Funktionstest durch Strommessung bis 40 A AC/ DC (optional Stromzangen­adapter BENNING CC 3, Art.-Nr. 044038)

Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.
