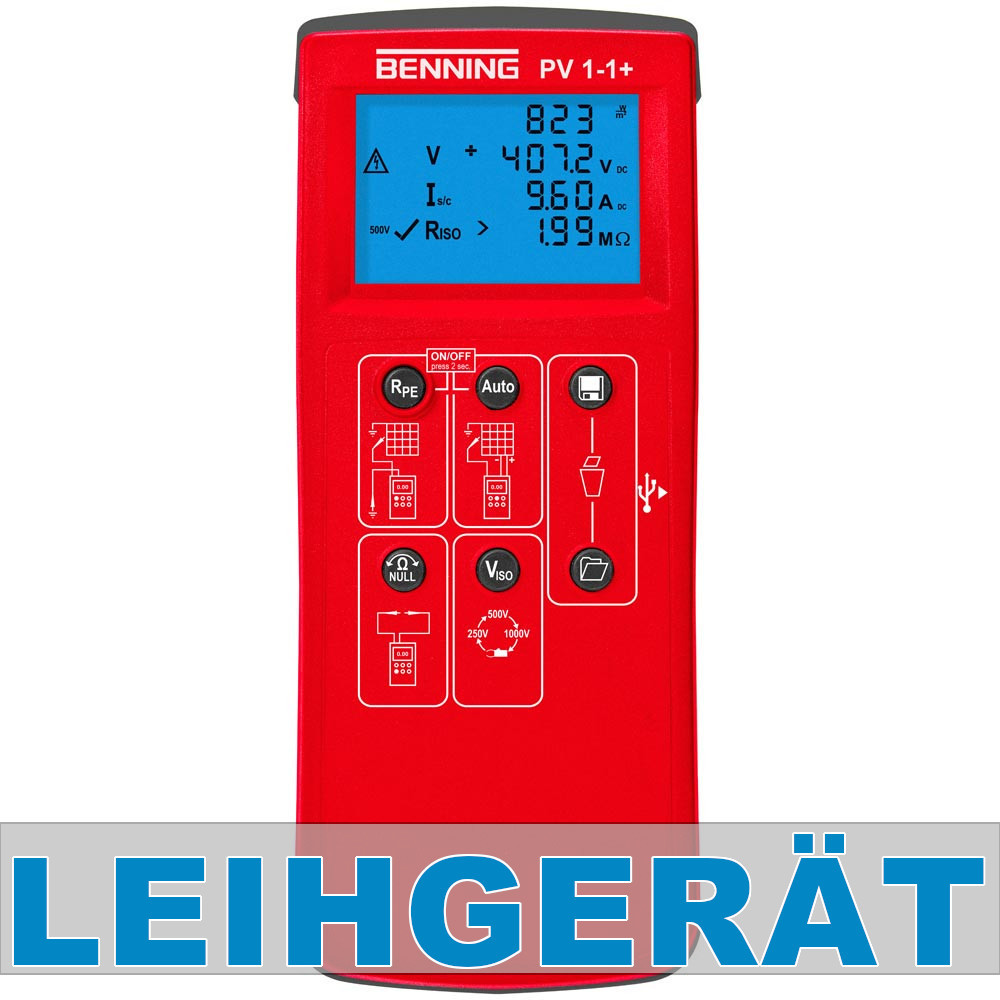

Photovoltaik-Installationstester BENNING PV 1-1+
Geeignet für Solarteure (Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche), Photovoltaik-Sachverständige sowie Service-, Reinigungs- und Wartungsteams.
Anwendung: Photovoltaik-Installationstester für die normgerechte Installations- und Wiederholungsprüfung netzgekoppelter Photovoltaik-Systeme gemäß VDE 0126-23 (DIN EN 62446)
Moderne PV-Module verwenden PV-Zelltechnologien mit höheren Wirkungsgraden und einer höheren effektiven Kapazität. Aufgrund der zusätzlichen Kapazität, können diese PV-Module im Kurzschlussfall Einschaltströme erzeugen, die weit über den spezifizierten Kurzschlussströmen (Isc) liegen.
Vorteile des BENNING PV 1-1+
Messungen: Isolationswiderstandsmessbereich 0.05 MOhm - 199 MOhm. Nennprüfspannung 250 V. Nennprüfspannung 500 V. Nennprüfspannung 1000 V. Nennprüfspannung einstellbar. Isolationswiderstand mit gut/ schlecht-Anzeige. Schutzleiterwiderstandsmessbereich 0.05 Ohm - 199 Ohm. Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter mit 200 mA Prüfstrom. Spannungsmessung ja, 30 V - 400 V AC/DC. Automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei Falschpolung. Leerlaufspannung bis 1000 V DC. Sichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC. Funktionstest durch Strommessung bis 40 A AC/ DC, optional BENNING CC 3 (044038). Anzeige und Speicherung der solaren Einstrahlung W/m2 und der PV-Modul-/Umgebungstemperatur, optional BENNING SUN 2 (050420).
Besonderheiten: Strang-Strang-Vergleich mit Anzeige bei Abweichung > 5 %. Einfache Bedienung für die schnelle und zuverlässige Prüfung mit automatischem Prüfablauf (Leerlaufspannung, Kurzschlussstrom, Isolationswiderstand). Sichere Messverbindung bei Energielieferung der PV-Anlage. Integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel. Funkverbindung Wireless Sun link zum optionalen Einstrahlungs-/ Temperaturmessgerät BENNING SUN 2 (050420). Mit Messwertspeicher für 200 Photovoltaikstränge. Ausführung der Schnittstelle USB-A, für Messwertdownload und Downloadsoftware zur Prüfprotokollerstellung in MS Excel. Automatische Abschaltzeit APO einstellbar bis 10 Min. Stromversorgung Batterie, 6 x 1.5 V Mignon AA LR6.

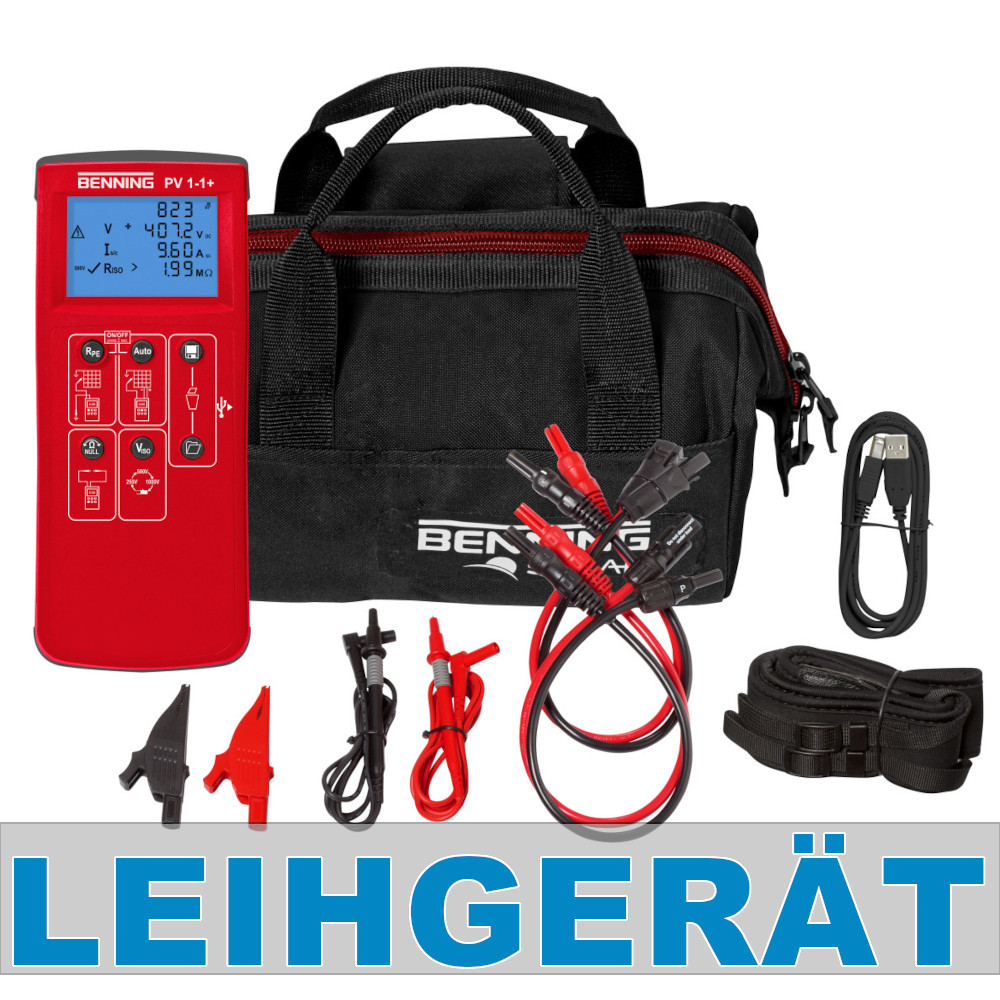

Inkl. Messleitungen, Krokodilklemmen, MC4-/ Sunclix-Messleitungen, Tasche, 6 x 1.5 V Mignon AA LR6 Batterien, Downloadsoftware, Sicherung 0,5 A (749771)
Leistungsmerkmale
Messfunktionen
| BENNING PV 1-1+ |
Anzeige | Grafikdisplay (beleuchtet) |
Schutzleiterwiderstand | 0,05 Ω - 199 Ω |
Prüfstrom | ± 200 mADC |
Leerlaufspannung | 5 V - 1000 VDC |
Kurzschlussstrom | 0,5 A - 15,00 ADC |
Isolationswiderstand | 0,05 MΩ - 199 MΩ |
Prüfspannung | 250 V, 500 V, 1000 VDC |
Laststrom | 0,2 A - 40 AAC/DC (über Zange) |
Messwertspeicher mit Echtzeituhr | über 200 PV-Stränge (Automessung) |
Schnittstelle | USB (Messwertdownload) / Funk (SUN 2) |
Lieferumfang | Transporttasche, Trageriemen, 4mm Messleitungen, Krokodilklemmen, MC4- und Sundix-PV-Messleitungen, |
Abmessung / Gewicht | 270 x 115 x 80 mm / 1,2 kg |
Art.-Nr. | 05042101 |
Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.
