Messadapter mit Stecker-Typ 2 zur Simulation von Ladezuständen und zum Prüfen der Wirksamkeit von Schutzmaßnahmen an 1- und 3-phasigen E-Ladestationen.

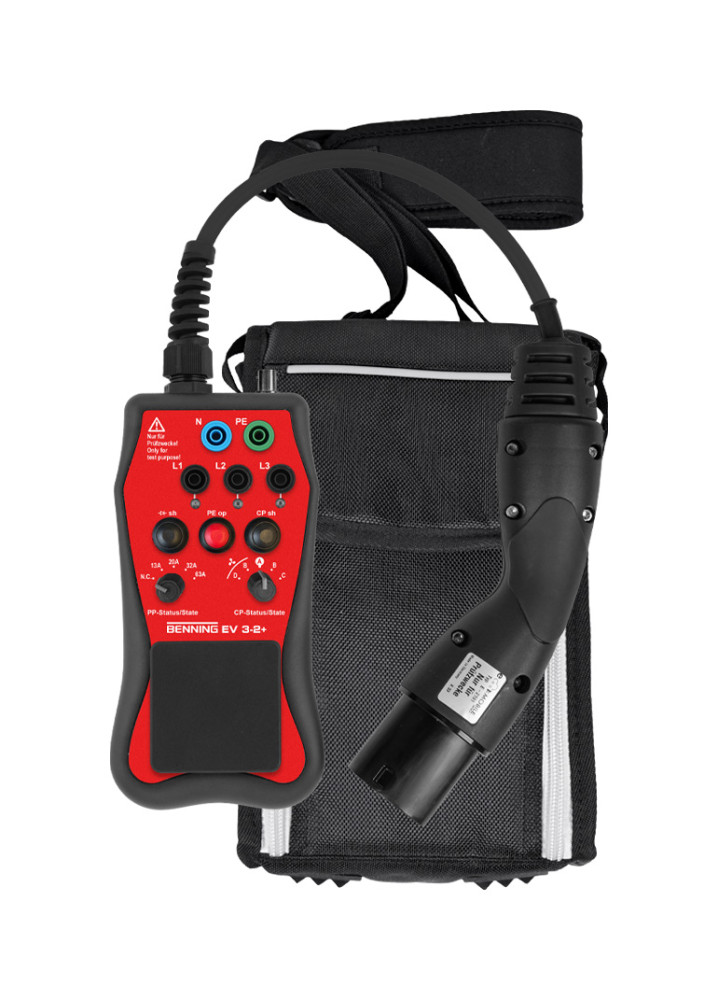

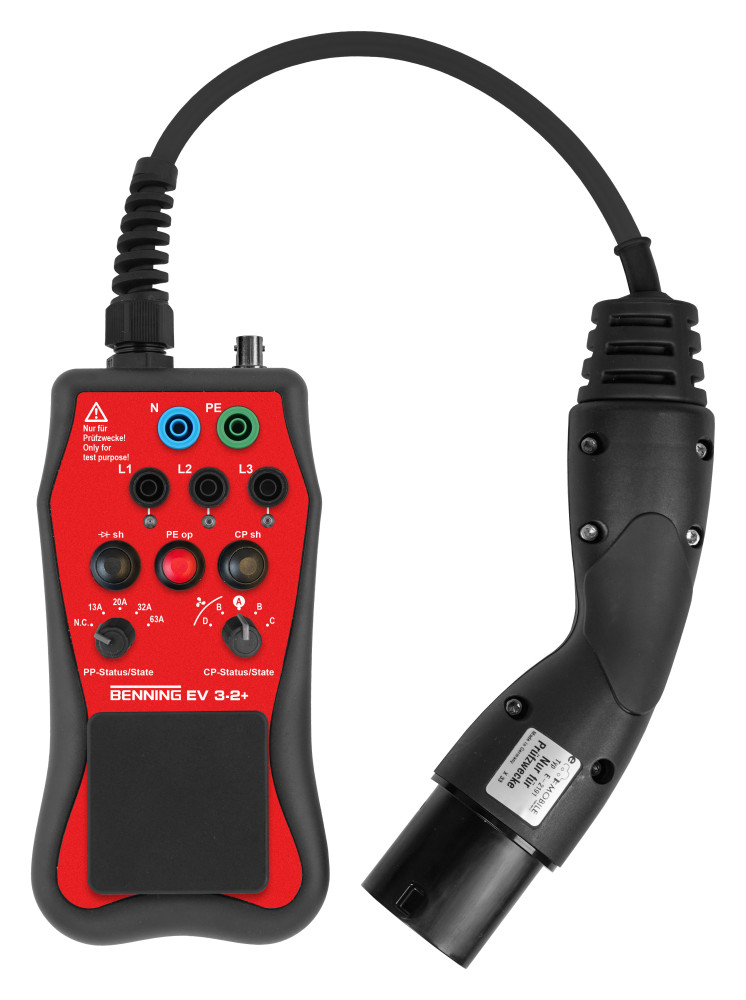

BENNING EV 3-2+ ist ein Messadapter für die Prüfung von E-Ladestationen in Kombination mit einem geeigneten Installationsprüfgerät.

• Prüfsteckdose und 4 mm Buchsen für die einfache Verbindung mit einem Installationsprüfgerät
• Separate Phasenanzeige durch drei LEDs zur einfachen Spannungsüberprüfung
• Proximity Pilot (PP) überprüft die Codierung der Ladekabel zur Ladestrombegrenzung
• Control Pilot (CP) simuliert den Fahrzeugstatus A, B, C und D
• BNC-Anschluss für den CP-Signalausgang zur Überprüfung mit einem Oszilloskop
• Belastbar bis 13 A zwecks Überprüfung der korrekten Verbrauchserfassung
• Überprüfung des EVSE-Verriegelungssystem ab Status B (Freigabe des Ladekabels wird blockiert)

Anwendung:

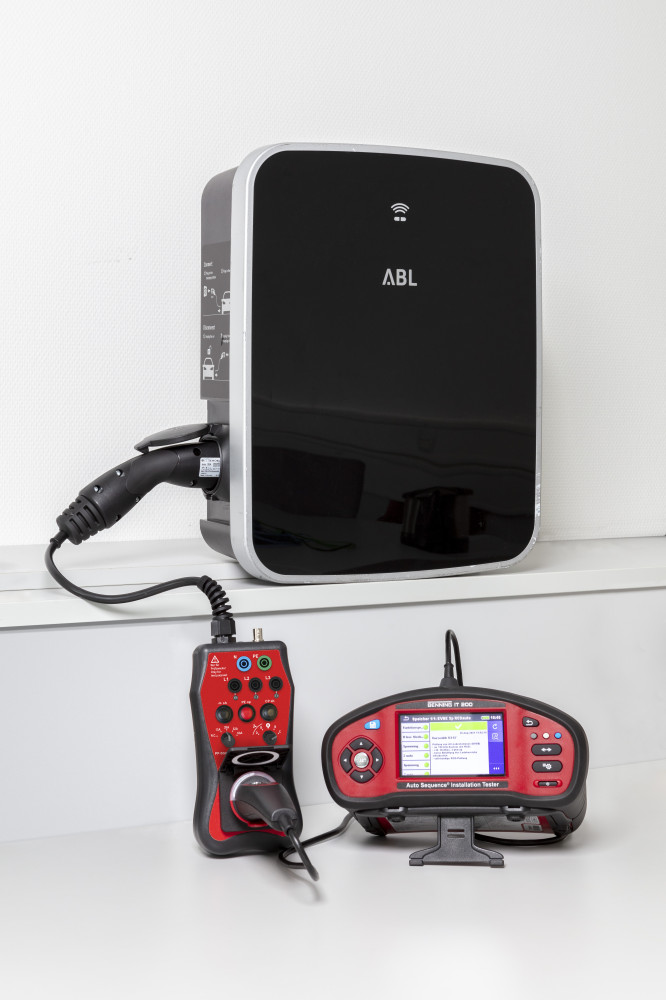

Der Messadapter BENNING EV 3-2+ ermöglicht mit dem Installationsprüfgerät BENNING IT 200 Sicherheits- und Funktionsprüfungen an bestimmten Ladestationen für Elektrofahrzeuge gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110) durchzuführen.
BENNING EV 3-2+ ist für die Prüfung von Ladestationen gemäß DIN EN / IEC 61851-1 (VDE 0122-1) der Ladebetriebsart „Mode 3“ vorgesehen und besitzt einen Typ-2-Steckverbinder gemäß IEC / EN 62196.
BENNING EV 3-2+ stellt den sicheren Kontakt zum BENNING Installationsprüfgerät her und löst durch Simulation eines Elektrofahrzeugs den Ladevorgang der Ladestation aus.

Leistungsmerkmale:

• Anzeige der Phasenspannungen über LEDs
• Prüfen von E-Ladestationen auch bei fest angeschlossenem Ladekabel

Fahrzeugsimulation (CP-Status):

Gemäß IEC 61851 werden die Zustände per Drehwahlschalter simuliert.

• Zustand A: kein Fahrzeug angeschlossen
• Zustand B: Fahrzeug angeschlossen, nicht ladebereit
• Zustand C: Fahrzeug angeschlossen, ladebereit, Belüftung des Ladebereichs nicht gefordert
• Zustand D: Fahrzeug angeschlossen, ladebereit, Belüftung des Ladebereichs gefordert

Kabelsimulation (PP-Status):

Die Codierungen für Ladekabel werden per Drehwahlschalter simuliert.
Schaltstellung: Wiederstand (PP-PE)

• Kein Kabel: ∞ Ω
• 13 A Kabel: 1500 Ω
• 20 A Kabel: 680 Ω
• 32 A Kabel: 220 Ω
• 63 A Kabel: 100 Ω

Fehlersimulation:

• Diode sh: Simulation eines Kurzschlusses der Diode
• PE op: Simulation eines aufgetrennten Schutzleiters PE
• CP sh: Simulation eines Kurzschlusses CP-PE

Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.
