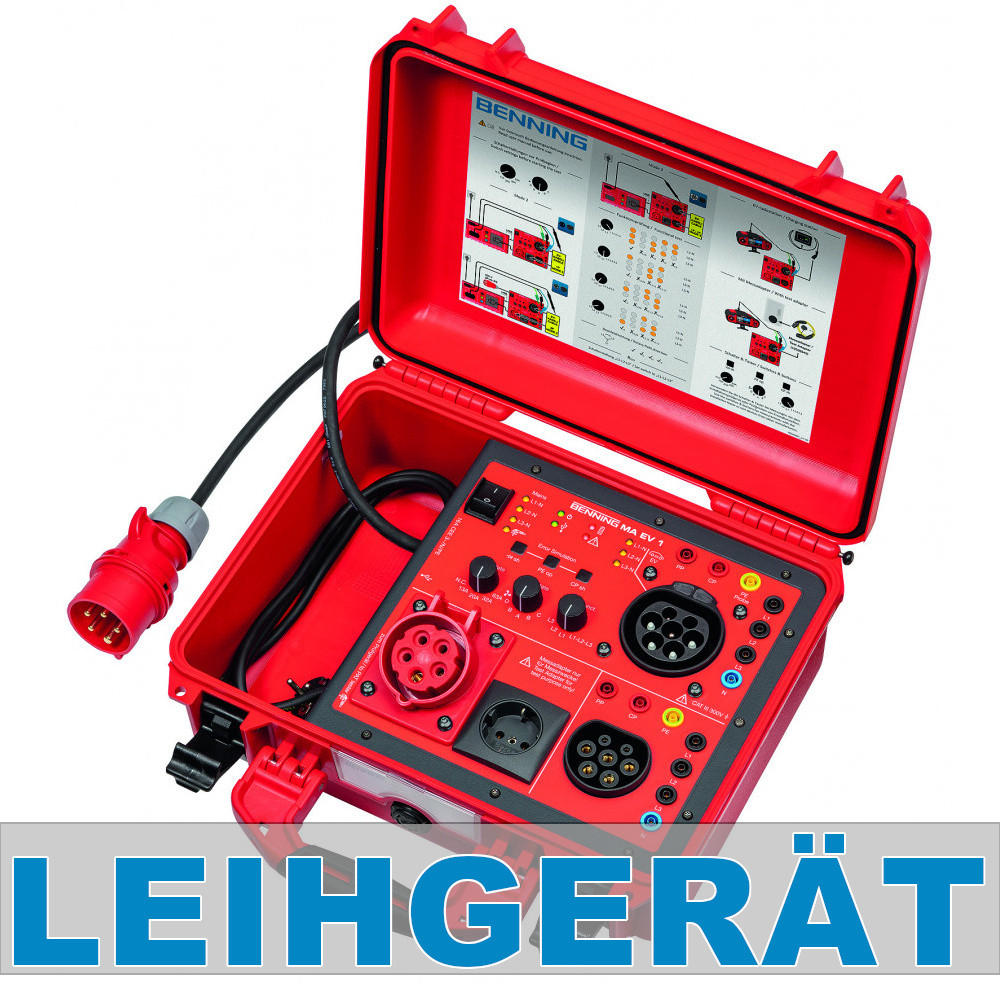

Messadapter für EV-Ladekabel (Mode 2, Mode 3) und Wallboxen

Aktiver Messadapter für 3-phasige Betriebsmittel bis 16 A CEE

• Normgerechte Prüfung von EV-Ladekabel Mode 2 (Notladekabel) und Mode 3 in Kombination mit Gerätetester ST 755 / ST 755+ / ST 760 / ST 760+ gemäß DIN EN 50678 (VDE 0701) und DIN EN 50699 (VDE 0702)
• Prüfung von Wallboxen in Kombination mit Installationsprüfgerät IT 200 / IT 130 gemäß DIN VDE 0100-600 und DIN VDE 0105-100
• Fahrzeugsimulation (CP-Status) und Simulation der Stromtragfähigkeit des Ladekabels (PP-Status)
• Fehlersimulation: Kurzschluss Diode, Kurzschluss CP-Signal und PE offen
• LED-Anzeigen für Netz- (L1/L2/L3-N) und Fahrzeugseite (L1/L2/L3-N)
• Mini-USB-Schnittstelle für Datenaustausch Gerätetester und Firmware-Update
• Lieferung inkl. Kalibrierzertifikat

EV-Ladekabel Mode 2 (Notladekabel)

• Messung von RPE, RISO (In/Out), IPE/IBer. (1- und 3-phasig aktiv)
• Prüfung der Steuer- und Schutzeinrichtung:
  • Auslösezeit/-strom (30 mA AC, 6 mA DC)
  • Simulation PE-Fehler auf Infrastrukturseite (Phase auf PE, PE offen)
  • Fehlersimulation auf Fahrzeugseite (Diode kurz, CP-Signal kurz, PE offen) mit Messung der Abschaltzeiten gemäß DIN EN 61851-1 (VDE 0122-1)
• Funktionsprüfung und Messung des CP-Signals (Tastverhältnis, Amplitude, Frequenz) für CP-Status A, B, und C sowie der Stromtragfähigkeit (PP-Signal) des Kabels

EV-Ladekabel Mode 3

• Messung von RPE, RISO, Stromfähigkeit des Kabels
• Funktionsprüfung auf Durchgang, Kurzschluss, Drehfeld der Leiter

Wallboxen

• Funktionsprüfung durch Fahrzeugsimulation CP-Status A, B, C, D und Kabelsimulation (PP-Status) über optionalen Messadapter (10236543)
• Fehlersimulation Fahrzeugseite: Diode kurz, CP-Signal kurz, PE offen
• 4 mm Sicherheitsbuchsen zum Anschluss des Installationsprüfgerätes
