Sicherheitstechnische Prüfungen an elektrischen Anlagen gemäß VDE 0100/0105 und IEC 60364 nach Errichtung, Änderung oder als regelmäßige Wiederholungsprüfung können mit dem BENNING IT 130 einfach und rationell durchgeführt werden.
- Alle Messfunktionen direkt über Drehschalter anwählbar
- Messwertspeicher für 1800 Messungen
- Bidirektionale Schnittstelle (Upload/Download)
- Software BENNING PC-Win IT 130 zur Erstellung und Übertragung von Anlagenstrukturen auf das Prüfgerät
- Dokumentation gemäß ZVEH
Messfunktionen:
- Niederohmwiderstand von Schutzleiter- und Potentialausgleichsleiterverbindung (Prüfstrom: 200 mA mit Polaritätsumkehr)
- Isolationswiderstand mit Prüfspannung von 50/100/250/500/1000 V
- Leitungsimpendanz (L-N/L) mit Spannungsfall und Kurzschlussstrom
- Schleifenimpendanz (L-PE) ohne FI/RCD-Auslösung und Kurzschlussstrom
- Prüfung von FI/RCD-Schutzschalter, Standard und verzögert (S), Typ AC, A, F, B, B+ mit AUTO-Test, Berührungsspannung, Auslösezeit und Auslösestrom (Rampentest)
- TRUE RMS Spannung, Frequenz und Drehfeldrichtungsprüfung
- Erstfehler-Leckstrom im IT-Netz
- Erdungsmessung über 3-Leiter-Methode (optional über Edungsset)
- TRUE RMS Strom über Stromzangen BENNING CC 1/CC 2/CC 3 (optional)
- Beleuchtungsstärke über BENNING Luxmeter Typ B (optional)
Leistungsmerkmale:
- NEU: Messwertspeicher über 4 Ebenen: Objekt/Block/Sicherung/Messpunkt
- NEU: Bidirektionale Schnittstelle (USB/RS 232)
- NEU: Upload von Anlagenstrukturen und Download von Messwerten
- NEU: Integrierte Echtzeituhr (Messwert mit Datum/Uhrzeit)
- NEU: Eindeutige Gut/Schlecht-Anzeite über grüne/rote LED am Prüfgerät und an schaltbarer Commander-Prüfspitze
- NEU: Commander-Prüfspitzer mit TEST- und SPEICHER-Taste, sowie leuchtstarker LED-Messstellenbeleuchtung
- NEU: Anschluss für Barcodescanner zur Identifizierung der Messstelle und Umbenennung des Speicherplatzes
- Hilfefunktion mit Anschlussdiagramm
- Grafikdisplay mit Hintergrundbeleuchtung
- Stromversorgung über 6 Stück NiMH-AA-Akkus
- Akkuladefunktion im Gerät integriert
Protokoll-Software BENNING PC-Win IT 130:
|
|

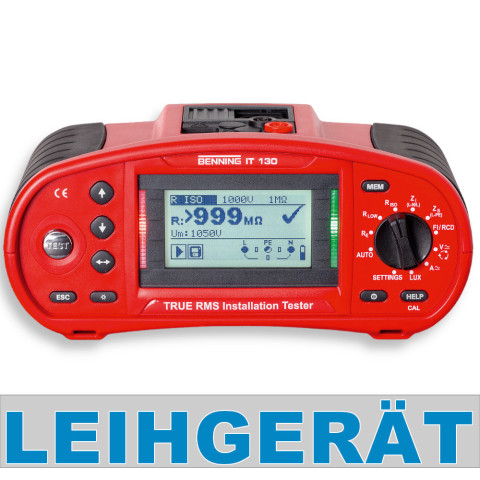

BENNING IT 130
|
|
Anzeige
|
Grafikdisplay (beleuchtet)
|
|
Niederohmmessung
|
0,01 Ω - 2 kΩ
|
|
Isolationswiderstand
|
10 kΩ - 1.000 MΩ
|
|
Leitungsimpedanz (L-N/L)
|
0,01 Ω - 10 kΩ
|
|
Schleifenimpedanz (L-PE)
|
0,01 Ω - 10k Ω
|
|
Kurzschlussstrom
|
0,01 A - 200 kA
|
|
FI-/RCD-Prüfung
Typ AC/A/F und B/B+
|
Auslösezeit, -strom (Rampe)
Berührungsspannung, Autoprüfung
|
|
Drehfeld
|
Ja
|
|
Spannung, (TRUE RMS), Frequenz
|
1 V - 550 V, 0 Hz - 500 Hz
|
|
Erdungswiderstand
|
0,01 Ω - 2.000 Ω (über Erdungsset)
|
|
Strom (TRUE RMS)
|
0,1 mA - 400 A (über Zange)
|
|
Beleuchtungsstärke
|
0,01 lux - 20 klux (über Sensor)
|
|
Messwertspeicher
|
bis zu 1800 Messergebnisse
|
|
Schnittstellen
|
USB, RS 232
|
|
inkl. Software
|
BENNING PC-Win IT 130
|
|
Art.-Nr.
|
044103
|
Lieferumfang: Tragetasche, PC-Software, USB-/ RS-232-Kabel, schaltbare Commander-Prüfspitze, Prüfkabel mit Schutzkontaktstecker, universelle 3-Leiter-Püfleitung (L = 1,5 m), 3 x Prüfspitzen/ Krokodilklemmen, Ladegerät mit 6 wiederaufladbaren NiMH AA-Akkus
Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.
Hinweis zur Leihdauer:
Die Leihdauer beträgt mindestens 1 Woche.
Der Zeitraum beginnt mit dem Erhalt der Ware. Als Nachweis gilt der Zustellbeleg des Transportdienstleisters (z.B. DPD).
Der Zeitraum endet nach der zuvor genannten Leihdauer.
Die Ware muss spätestens am ersten Werktag nach Ende der Leihdauer abgesendet werden.
Das Gerät ist in einem ordentlichen Zustand auf Kosten und Gefahr des Entleihers zurückzusenden.
Wird die Ware später zurückgeschickt, wird der Preis pro angefangene Woche berechnet.
Hinweis zur Kaution:
Die im Auftrag festgelegte Kaution dient als Sicherheit.
Diese wird im vollen Umfang erstattet, wenn die Prüfung nach Rücksendung der Ware keine Beanstandung ergibt.
Sollte die Prüfung eine Beanstandung ergeben, wird der Wert der beschädigten oder fehlenden Ware von der zu erstattenden Kaution abgezogen.
